- 產品詳情
Connor-Winfield的高穩定性O(shè)H200-系列是非常精確的頻率標準，非常適合用于蜂窩基站，測試設備，同步以太網，VSAT和Stratum 3E應用。這些獨特的OCXO / VCOCXO振蕩器產品在商業，擴展商業或工業溫度范圍內提供±3 ppb至±25 ppb范圍內的溫度穩定性。功率要求在商業溫度范圍內為3W，在工業溫度范圍內為4.5W。此外，優異的老化是通過使用泛音SC切割晶體實現的。
OH200系列可提供CMOS邏輯或正弦波輸出以及電壓控制選項。這些振蕩器提供出色的相位噪聲，隨頻率而變化。頻率范圍從5.0到40.0 MHz。艾倫方差規格被評為主要參考標準。預熱時間為5分鐘至最終頻率的0.10 ppm。

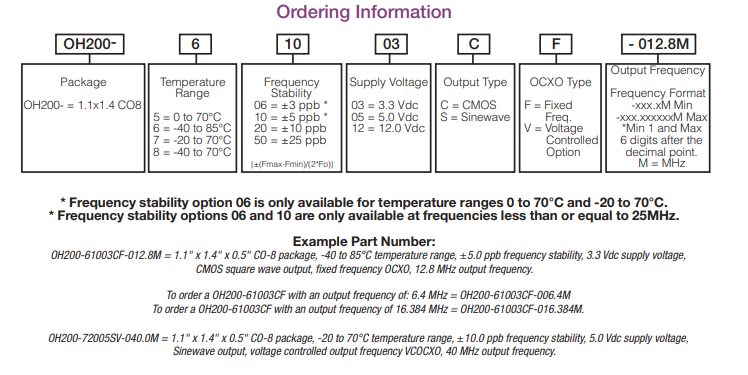

訂購信息：
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| OH200-51003CV | VCOCXO的 | CMOS系統 | TH CO-8 36x27毫米 | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | 0 至 70C | 不適用 | STRATUM 3E 層 |
| OH200-5xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | TH CO-8 36x27毫米 | +/-5ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | 0 至 70C | +/-0.4ppm | 高精度 |
| OH200-5xxxxSV 系列 RoHS | VCOCXO的 | 正弦波 | TH CO-8 36x27毫米 | +/-25ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | 0 至 70C | +/-0.4ppm | 高精度 |
| OH200-6xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | TH CO-8 36x27毫米 | +/-5ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | -40 至 85C | +/-0.4ppm | 高精度 |
| OH200-6xxxxSV 系列 RoHS | VCOCXO的 | 正弦波 | TH CO-8 36x27毫米 | +/-25ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | -40 至 85C | +/-0.4ppm | 高精度 |
| OH200-71005SV | VCOCXO的 | 正弦波 | TH CO-8 36x27毫米 | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 MHz 至 40 MHz | -20 至 70C | +/-0.4ppm | 不適用 |
| OH200-7xxxxCV系列 | VCOCXO的 | LVCMOS公司 | TH CO-8 36x27毫米 | +/-5ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | -20 至 70C | +/-0.4ppm | 高精度 |
| OH200-7xxxxSV 系列 RoHS | VCOCXO的 | 正弦波 | TH CO-8 36x27毫米 | +/-25ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | -20 至 70C | +/-0.4ppm | 高精度 |
| OH200-8xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | TH CO-8 36x27毫米 | +/-5ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | -40 至 70C | +/-0.4ppm | 高精度 |
| OH200-8xxxxSV 系列 RoHS | VCOCXO的 | 正弦波 | TH CO-8 36x27毫米 | +/-25ppb | +/-100ppb | +/-0.1ppm | 3.3 伏直流電 | 5 MHz 至 40 MHz | -40 至 70C | +/-0.4ppm | 高精度 |
特征：
?頻率范圍:5.0至40.0 MHz
?OCXO -固定頻率
?VCOCXO -電壓控制選項
?3.3 Vdc, 5.0 Vdc或12.0 Vdc操作
?可用頻率穩定性:
±3ppb，±5ppb，±10ppb或±25ppb
?可用溫度范圍:
0 ~ 70℃，-20 ~ 70℃，
-40 ~ 70℃或-40 ~ 85℃
?低相位噪聲/相位抖動
?可用輸出:CMOS或正弦波
?包裝:1.1“x 1.4”x 0.5“(CO-8)
符合RoHS標準/無鉛
