- 產品詳情

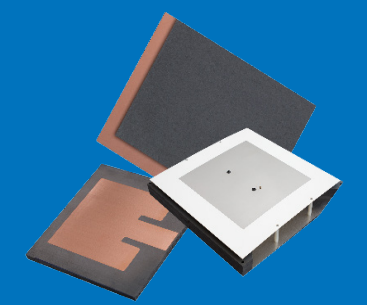

羅杰斯 MAGTREX 555 高阻抗層壓板是首款市售低損耗層壓板，滲透率和電容率均可控。MAGTREX? 555 層壓板讓天線設計人員能夠擴展天線設計的交換空間，提高設計靈活性，實現設計優化。
MAGTREX 555 材料采用專有的低損耗高電阻陶瓷填充物以及高溫?zé)崴芑|(zhì)構成。由此產生的系統隨形貼合性好，可制作導通孔，且具有穩定的機械和電氣性能。這些層壓板有著非常相近的 X/Y 軸磁導率和電容率，分別為 6 和 6.5，而且磁損耗和介電損耗低，均低于 500 MHz。MAGTREX 555 高阻抗層壓板的 X、Y、Z 軸 CTE 低，熱可靠性與銅非常相近，厚度在 40 至 260 密耳范圍內。提供覆銅箔和無銅箔款。
特性
磁導率和電容率相匹配
小型化因子高
PTFE復合材料層壓板
低吸濕率
介電損耗和磁損耗低，均低于 500MHz
優勢
基板的阻抗與空氣相同
帶寬經改進，可以實現天線小型化
靈活貼合
在環境中具有穩定的電氣性能
天線效率高
磁導率和電容率相匹配
小型化因子高
PTFE復合材料層壓板
低吸濕率
介電損耗和磁損耗低，均低于 500MHz
