Focus Microwaves D2005負載牽引系統0.5-20GHz
發布時間:2025-07-09 08:49:54 瀏覽:1470

| S 參數性能摘要(典型值)** |DLP | ||||||
| CW | Pulse | |||||
| Model | Frequency Range IGHz] | Dynamic Range ldB] | Average Power ldBml | Min.Width Ins] | Dynamic range ldB] | Peak Power ldBml |
| D2005 | 0.5-8 | 70 | 30 | 200 | 70 | 30 |
| 8月20日 | 65 | 65 | ||||
| D4005 | 0.5-8 | 70 | 70 | |||
| 8月20日 | 65 | 65 | ||||
| 20-40 | 60 | 60 | ||||
| 負載牽引性能摘要(典型值)** |DLP | ||||||
| CW | Pulse | |||||
| Model | Frequency Range IGHz] | Dynamic Range ldB] | Average Power ldBml | Min.Width Ins] | Dynamic range ldBl | Peak Power IdBml |
| D2005 | 0.5-20 | >60 | 30 | 200 | >60 | 30 |
| D4005 | 0.5-40 | |||||
1. 基本功能
用途:用于射頻功率放大器(PA)和器件的性能優化(如效率、線性度)。
頻率范圍:0.5–20 GHz(覆蓋5G、雷達等應用)。
負載調節方式:支持有源/無源/混合負載牽引,可調諧阻抗。
2. 主要特點
高精度:動態范圍>60 dB,適合小信號和大功率測試。
多模式支持:CW、脈沖RF、脈沖DC等。
諧波優化:可選2~6回路,優化基波和諧波阻抗。
3. 典型應用
PA設計(優化PAE、增益、線性度)。
微波器件(如GaN、LDMOS)特性分析。
快速產線測試(自動化校準)。

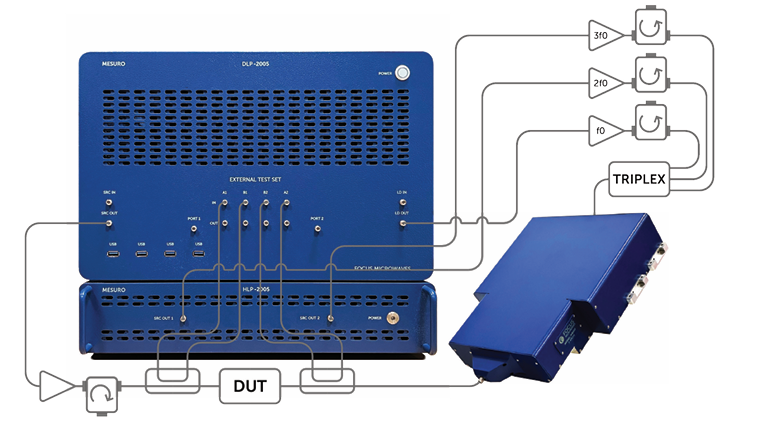

4. 硬件配置
標準主機(30 dBm功率),可選高功率擴展(>50 dBm)。
支持外接耦合器、功放和諧波信號源。
5. 軟件支持
基礎軟件(DMCS)支持S參數和負載牽引。
高級選件(如D2H諧波牽引、DPU-LP脈沖測試)。
更多Focus Microwaves 相關產品信息可咨詢立維創展。
