Winchester 1mm電纜射頻連接器DC-110GHz
發布時間:2025-04-28 09:02:30 瀏覽:1300

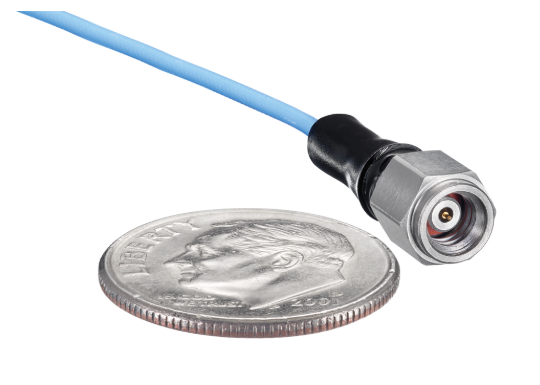

Winchester Interconnect的1mm電纜組件是高頻射頻(RF)和微波領域的高性能產品,專為高頻信號傳輸設計,適用于通信設備、測試儀器、航空航天等領域。

主要特點
高頻性能:支持最高110 GHz頻率。
低衰減:不同頻率下衰減表現良好。
高屏蔽效能:屏蔽效能達100 dB。
緊湊設計:外徑僅0.10英寸,適合空間受限場景。
輕量化:重量僅0.007磅/英尺。
寬溫度范圍:工作溫度為-50°C至165°C。
高電壓耐受性:電纜的絕緣耐壓能力為1.0 kV。
緊湊設計:外徑僅為0.10英寸。
靈活的彎曲半徑:靜態彎曲半徑為0.50英寸。
輕量化:電纜重量僅為0.007磅/英尺。
寬溫度范圍:工作溫度范圍為-50°C至165°C。
電氣規格
阻抗:50歐姆(標稱值)。
介電常數:70%的標稱傳播速度。
屏蔽效能:100 dB最小值(僅電纜部分)。
駐波比(VSWR):1.10:1到1.60:1。
衰減:電纜的衰減隨頻率增加而增加。
機械規格
| Frequency (GHz) | dB/ft (Cable Only) | VSWR Str-Str Assembly | Frequency (GHz) | dB/ft (Cable Only) | VSWR Str-Str Assembly | |
| 0.3 | 0.19 | 1.10:1 | 26.5 | 2.07 | 1.35:1 | |
| 0.5 | 0.24 | 1.10:1 | 28.0 | 2.14 | 1.40:1 | |
| 0.8 | 0.31 | 1.10:1 | 30.0 | 2.22 | 1.40:1 | |
| 1.0 | 0.35 | 1.10:1 | 32.0 | 2.31 | 1.40:1 | |
| 2.0 | 0.50 | 1.15:1 | 34.0 | 2.40 | 1.45:1 | |
| 2.4 | 0.55 | 1.15:1 | 36.0 | 2.48 | 1.45:1 | |
| 3.0 | 0.62 | 1.15:1 | 40.0 | 2.64 | 1.50:1 | |
| 0.72 | 1.15:1 | 45.0 | 2.83 | 1.50:1 | ||
| 6.0 | 0.90 | 1.15:1 | 50.0 | 3.02 | 1.55:1 | |
| 1.05 | 1.20:1 | 60.0 | 3.38 | 1.55:1 | ||
| 1.19 | 1.25:1 | 67.0 | 3.61 | 1.55:1 | ||
| 12.4 | 1.34 | 1.30:1 | 75.0 | 3.88 | 1.60:1 | |
| 15.0 | 1.49 | 1.30:1 | 80.0 | 4.04 | 1.60:1 | |
| 18.0 | 1.65 | 1.35:1 | 90.0 | 4.35 | 1.60:1 | |
| 20.0 | 1.76 | 1.35:1 | 100.0 | 4.65 | 1.60:1 | |
| 22.0 | 1.86 | 1.35:1 | 110.0 | 4.95 | 1.60:1 | |
| 24.0 | 1.95 | 1.35:1 | 24.0 | 1.95 | 1.35:1 | |
材料:
內導體:實心銅包鋼,銀鍍層。
絕緣材料:聚四氟乙烯(PTFE)。
護套:氟化乙烯丙烯(FEP),可按需提供藍色聚烯烴外層。
外徑:0.10英寸。
靜態彎曲半徑:0.50英寸。
重量:0.007磅/英尺(僅電纜部分)。
工作溫度范圍:-50°C至165°C。
應用場景
1mm電纜組件適用于需要高頻信號傳輸且對空間和重量有嚴格要求的場合,例如:
通信設備:5G基站、衛星通信系統等。
測試與測量儀器:高頻信號源、頻譜分析儀等。
航空航天和國防:雷達系統、電子戰設備等。
醫療設備:高頻診斷設備、微波治療設備等。
