PDI V29-T-25000X-C-B-B-3-R-X壓控晶體振蕩器VCXO

發布時間：2024-11-11 09:39:07 瀏覽：2646

PDI V29-T-25000X-C-B-B-3-R-X壓控晶體振蕩器VCXO

　　PDI VC29 系列電壓控制晶體振蕩器(VCXO)，它提供了在苛刻環境下的精確頻率輸出，適用于需要低噪聲、低抖動和高振動環境下高性能的應用場景。以下是產品的主要規格和特性：

　　產品概覽

　　外形尺寸：14.001 x 9.10W x 4.70H (mm)

　　頻率范圍：0.7500 MHz 至 160.0000 MHz

　　輸出模式：TTL/CMOS 或 LVCMOS

　　頻率穩定性：±25 ppm、±50 ppm 或其他定制選項

　　工作溫度：-40°C 到 +85°C，可選 0°C 到 +70°C

　　供電電壓：3.3V 或 5.0V

　　封裝：帶卷軸的封裝，適合自動化生產

　　關鍵性能參數

　　1. 頻率調整：支持 ±50 至 ±150 ppm 的絕對調頻范圍(控制電壓 0.5 至 4.5V)。

　　2. 噪聲特性：在典型頻率 38.4 MHz 下，1 kHz 偏移時的相位噪聲為 -112 dBc/Hz，10 kHz 偏移時為 -140 dBc/Hz。

　　3. 啟動時間：最大 10 ms。

　　4. 輸出電壓水平：根據高低電平范圍，最高輸出可達 Vcc 的 90%。

　　5. 電流消耗：頻率低于 30 MHz 時為 25 mA，高于 70 MHz 時為 60 mA。

　　引腳定義與封裝

　　該產品有 4-引腳和 6-引腳兩種配置，具體引腳分配如下：

　　4-引腳配置：電壓控制、接地/外殼、輸出、供電電壓。

　　6-引腳配置：除了4-引腳的基礎功能外，還包括禁用功能(Tri-state)。

　　包裝和機械特性

　　使用黑色導電聚苯乙烯材料進行包裝。

　　每一卷包含相應的規格貼片，滿足 EIA-481 標準的要求，支持自動貼片機操作。

　　包裝帶寬 24 毫米，孔距精度為 ±0.008 英寸，確保包裝的可靠性和定位精度。

　　認證

　　該產品符合 RoHS 和 REACH 標準，環保無害，并且符合 ISO-14001 質量管理體系。

　　應用場景

　　PDI VC29 系列適合高精度、抗干擾要求較高的場景，比如通信設備、精密儀器、工業自動化設備等。

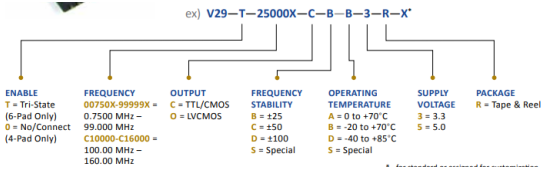

訂購指南：

PDI V29-T-25000X-C-B-B-3-R-X壓控晶體振蕩器VCXO 訂購指南

更多Wi2Wi（PDI）晶振晶體相關產品信息可咨詢立維創展。
