RA1058NL汽車BMS變壓器iNRCORE
發布時間:2024-08-28 09:49:21 瀏覽:2056
RA1058NL是由iNRCORE公司推出的一款先進的汽車級BMS(電池管理系統)變壓器。這款變壓器專為與ADI的LTC6804/681X系列、NXP的MC33771/33772以及TI的BQ79616等高性能芯片配合使用而設計,確保了在各種汽車電子系統中的可靠性和效率。

技術規格與特點
RA1058NL符合AEC-Q200標準,這是汽車電子委員會制定的質量標準,確保了其在極端環境下的穩定性和可靠性。以下是其主要技術規格:
匝比 (±5%):1:1
感應量(100kHz, 0.1Vrms):
- 最小值:150 μH
- 最大值:450 μH
插入損耗 (4 MHz):最大0.30 dB
回波損耗 (4 MHz):最小20 dB
絕緣耐壓:
- 端子1-3至6-4:4300V(DC)
材質與結構
RA1058NL的設計考慮了安全性和耐用性,基本絕緣符合IEC 60664-1標準。其主要材質和結構特點包括:
- 漏電距離≥10mm,適用于污染度等級2和材料組1
- 工作溫度范圍:-40°C至+125°C
- 儲存溫度范圍:-55°C至+125°C
- 引腳涂層:Sn100
- 潤濕敏感度等級:1

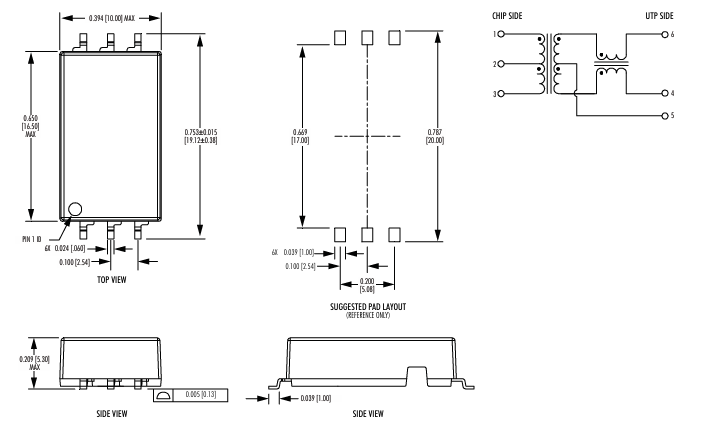

機械尺寸
RA1058NL的機械尺寸設計緊湊,便于集成到各種汽車電子系統中。其尺寸如下:
TOP VIEW:
- 寬度:0.394英寸 (10.00 mm)
- 高度:0.394英寸 (10.00 mm)
SIDE VIEW:
- 高度:0.260英寸(最大值)
- 距底部引腳長度:0.065英寸(最大值)
- 引腳間距:0.100英寸 (2.54 mm)
BOTTOM VIEW:
- 建議焊盤布局的參考
電氣原理圖
RA1058NL包含兩個主要線圈,分別從引腳1-3和6-4接出,這種設計確保了高效的能量傳輸和信號隔離。
