EZ-FLEX.47-J同軸電纜EZ Form
發布時間:2023-09-13 17:01:38 瀏覽:1575
EZ Form的EZ-FLEX.47-J電纜線銅錫復合外導線提供實心護線套半剛性同樣的100%覆蓋率,但是可以輕松手工藝塑造成用戶的規格尺寸。因為其規格尺寸相似,EZ-FLEX.47-J電纜與標準半剛性電纜連接器同時使用,提供相似的電氣特性,不再需要繁雜的設計制造。

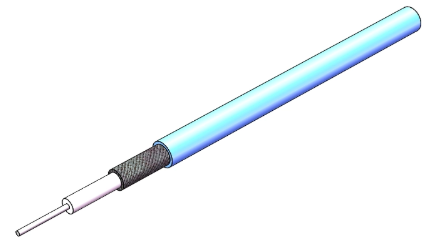

EZ-FLEX.47-J的0.047"可注塑成型銅錫復合外導線,SPCW中心導線,PTFE電解介質,藍色FEP護線套。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:c

Specifications
DIMENSIONS | |
Center Conductor Diameter | 0.0113 in |
Dielectric Diameter | 0.0340 in |
Outer Conductor Diameter | 0.0470 in |
Jacket Diameter | 0.0600 in |
MATERIALS | |
Center Conductor Material | SPCW |
Dielectric Material | PTFE |
Outer Conductor Material | Copper-Tin Composite |
Jacket Material | Blue FEP |
RoHS Compliant | Yes |
MECHANICAL CHARACTERISTICS | |
Minimum Temperature | ?55 °C |
Maximum Temperature | +200 °C |
Inside Bend Radius (Minimum) | 0.125 in |
Weight | 0.47 lbs per 100 ft |
ELECTRICAL CHARACTERISTICS | |
Nominal Impedance | 50.0 ? |
Nominal Impedance Margin | ±2.0 ? |
Velocity of Propagation | 70.00% |
Shielding Effectiveness | >90 db |
Voltage Withstanding | 2000 VRMS @ 60 Hz |
Continuous Working Voltage | 800 VRMS max |
Maximum Operating Frequency | 116 GHz |
Attenuation | |
FREQUENCY | DB / 100 FT TYPICAL |
0.5 GHz | 28 db |
1.0 GHz | 39 db |
5.0 GHz | 90 db |
10.0 GHz | 130 db |
18.0 GHz | 180 db |
26.5 GHz | 225 db |
40.0 GHz | 286 db |
50.0 GHz | 328 db |
65.0 GHz | 385 db |
90.0 GHz | 470 db |
Power | |
FREQUENCY | WATTS CW @ 20 °C (MAX) |
0.5 GHz | 45 W |
1.0 GHz | 31 W |
5.0 GHz | 13 W |
10.0 GHz | 9.3W |
18.0 GHz | 7 W |
26.5 GHz | 5.6W |
40.0 GHz | 4.4W |
50.0 GHz | 4 W |
65.0 GHz | 3.4W |
90.0 GHz | 2.8 W |
