TPSM5D1806E降壓模塊(集成電感器)TI 德州儀器
發布時間:2023-02-02 16:59:05 瀏覽:1771
TI德州儀器TPSM5D1806E雙輸出6a電源模塊是款高度集成化的dc/dc電源,靈活采用緊湊型8mm×5.5mm×1.8mmQFN封裝。輸入電壓范圍為4.5V至15v,能夠?qū)㈦妷恨D(zhuǎn)換為寬電壓范圍的中間母線,及其標準5V和12V電流電壓軌。兩個6A輸出能夠分別配置為兩個單獨的電源導軌或組成一個兩相12A輸出。

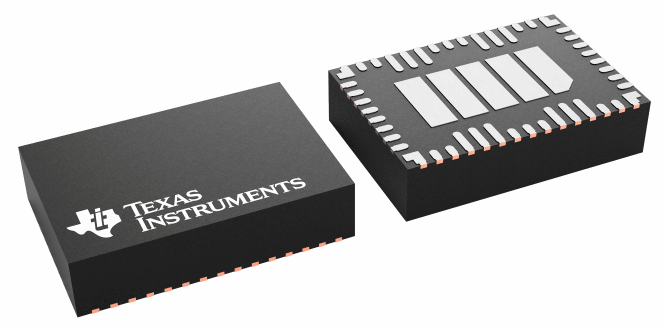

TPSM5D1806E低厚度51管腳QFN封裝,具備優異的封裝布局,可以提高熱性能。55°C增強的溫度性能使航空航天應用環境,如外部機艙安裝模塊或飛行控制模塊。封裝的信號管腳全部分布在外圍,TPSM5D1806E下方有些較大的冷卻墊,在制作時能夠?qū)崿F(xiàn)布局簡單,有利于運輸。
集成電源設計在設計過程中節省了環路補償和磁性元件的選擇。TPSM5D1806E為每個輸出提供單獨的使能控制與電源正常信號。開關頻率和相位偏移能夠使用管腳束配置。TPSM5D1806E還提供了過電流和熱斷開保護。

特征
?單獨雙路6A輸出
?串行單路12A輸出
?輸出電壓范圍:0.5V至5.5V
?0.5V,溫度范圍內電流電壓基準精確度為±1.25%
?具備相位延遲頻率數據同步
?根據每個輸出的單獨使能和電源正常標識性能
?啟動至預偏置輸出
?UV和OV電源正常輸出
?可選擇開關頻率選擇項:500kHz、1.0MHz、1.5MHz和2.0MHz
?滿足EN55011輻射EMI限制值
?工作溫度范圍:–55°C至+125°C
?工作溫度范圍:-55°C至+105°C
?8mm×5.5mm×1.8mm標準QFN封裝
?采用TPSM5D1806E并借助WEBENCH?PowerDesigner創建定制設計方案
應用
?支持航空航天和國防科技
?醫療成像
?穩固型網絡通訊
?航電設備及飛機控制
TI 德州儀器為美國知名集成電路設計與制造商,TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。
幾十年來,TI德州儀器一直熱衷于通過半導體技術降低電子產品的成本,讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路(IC)的轉變,在過去的幾十年里,TI 促進了IC技術的發展,提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上,使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
