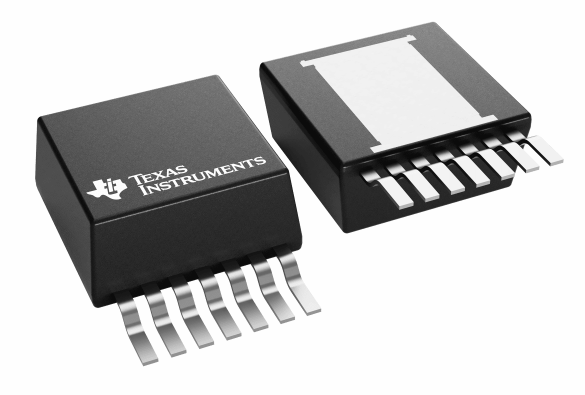

TPSM13604H降壓模塊(集成電感器)TI 德州儀器
發布時間:2022-06-29 17:01:37 瀏覽:1891
TPSM13604H SIMPLE SWITCHER電源模塊是有利于應用的降壓式DC/DC解決方案,它能夠在低開關頻率下驅使高至4A的負載,并具備良好的功率轉換效率、線路和負載調節及其控制精度。TPSM13604H選用創新性封裝,可增強熱性能,兼容人工或機焊。
TPSM13604H兼容5V至36V輸入電壓軌范圍,可提供低至3V的高精度可調式輸出電壓。TPSM13604H只需要3個外部變阻器和四個外部電容器就能完成電源模塊解決方案。TPSM13604H設計安全可靠、沉著穩健,具備以下保障作用:熱停機、輸入欠壓鎖定、輸出過電壓保護、過流保護、輸出限流和預偏置輸出啟動作用。單個變阻器可將開關頻率調整至700kHz。

特性
?集成化屏蔽式電感器
?簡易的PCB布局
?選用外部軟啟動和高精密使能端實現靈活性啟動排序
?避免浪涌電壓
?輸入UVLO和輸出過流保護
?-40°C至125°C的結溫范圍
?有利于組裝和制作的單個外露焊層和標準管腳分配
?低輸出電壓紋波
?管腳對管腳兼容系列:
–LMZ14203/LMZ14202/LMZ14201(最大42V,3A、2A、1A)
–LMZ12003/LMZ12002/LMZ12001(最大20V,3A、2A、1A)
?電氣標準
–輸出電流高至4A
–輸入電壓范圍:5V至36V
–輸出電壓范圍:3V至16V
–效率高達97%
?性能優勢
–高效率合理有效減少系統形成的熱量
–低輻射EMI(經EN55022B類標準檢測)
–不需要補償
–低封裝熱阻
?EN55022:2006,+A1:2007,FCC部分15子部分B:2007
應用
?檢測和測量;
?工廠自動化和調節;
?航空航天和國防科技;
?通用型電源模塊;
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
